科孚纳 KAP1015H-230V65A交流恒流源
发布时间:2022-11-05
浏览次数: 992次


◇产品特点

■可恒流,恒流调节范围:0-最大值连续调节;
■可恒压,恒压调节范围:0-最大值连续调节;

■恒定电流、恒定电压使用时, 可自动交叉变换,维持控制与保护兼顾特性;
■提供均方根电压,均方根电流,有功功率,频率,功率因素等测量;
■纯净电源输出品质: 提供纯净可靠的正弦波(Sine Wave)输出。不但是研发和实验室的最佳源,EMI/EMC等安规测试的标准电源。
■稳定性优:输出负载电压≤±1%,输出频率≤±0.02%。其输出频率是由石英晶体振荡器产生,拥有非常稳定、精确的频率输出。
■高效率IGBT模组:省电、省能源、省钱。采用绝缘栅极晶体管(IGBT)模组,能推动大功率输出,提升品质稳定度,减少电力损耗及干扰;
■直接选择输出频率档: 50Hz、60Hz(100HZ、120HZ、200HZ、240HZ、400Hz选配)可以供变压器,线圈等作层间耐压测试。
■暂态反应速度快:对100%的除载/加载,输出负载稳压率(反应时间内),可立即稳定在±1%(线性负载)。
■过载能力强: 容许100%满载,长时间使用;当瞬间负载容量超过3倍的额定电流时, 本电源可以承受,并且不会造成电压压降。
■多项安全保护功能:
具过电压、过电流、过高温、短路保护,告警装置。遇异常状况时,本机的电子电路会自动感应并立即切断输出,同
时发出警鸣,通知使用者做紧急状况处理。
■适合各项负载:不论是阻性、容性、感性或非线性负载都可以使用;
■测量精度高,适用电流正弦半波及其类似的带直流分量的各种波形的测试。



◇产品应用

■交流空气开关
■交流接触器
■机械开关,电子开关
■交流互感器
■电解液腐蚀
■主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等



接线示意图

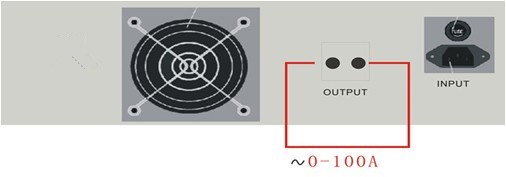

接线方式一

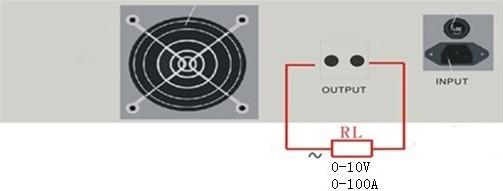

             ■接线方式二




型号Model

KAP1015H

输出容量 Capacity

15KVA

制作方式Working

SPWM(正弦脉宽调制)

输入INPUT

相数Phase

φ4W+PE 线+地线

电压Voltage

380V±10%

频率Frequency

47Hz - 63Hz

出OUTPUT

电压 Voltage

230VAC

最大电流  Max Vrms

65A

相数Phase

1φ2W

频率Frequency

50Hz60Hz、(100Hz120Hz200Hz240Hz400Hz选配)

电源调整率 Line Regulation

0.1%

负载调整率 Load  Regulation

1%

频率稳定度 Frequency Regulation

0.01%

波形失真度 T.H.D

2%

电流解析度 Current Resolution

输出Io1A:分辨率0.001A         输出100Io10A:分辨率0.01A

输出1000AIo100A:分辨率0.1A  输出Io1000A:分辨率1A

电压解析度 Voltage Resolution

0.1V

频率解析度 Frequency Resolution

0.1Hz

LED显示 Display

电压Vrms、电流Arms、频率Fre、功率Wattage

测量   精确度

电压 Voltage

0.3%FS+5dgt

电流 Current

0.3%FS+5dgt

功率 Wattage

0.3%FS+5dgt

频率Frequency

0.05%FS+5dgt

保护 Protection

过流Over Current   过温 Over Temp  过载Over Load  短路Short Circuit

冷却方式 Cooling

风扇强制冷却

运行环境 Environment

0-40   10-90%RH

重量(Kg)

80

体积W×H×D(mm)

430×670×550
