KPV33000系列三相回馈型电网模拟器采用纯数字化PWM整流技术、SPWM高频脉宽脉宽调制方式，先进的直流数字频率合成器（DDS)波形产生技术，具有全反灌功能，可将输入交流源能量全反馈至电网；输入功率因数高，对电网污染小，输出波形品质高，动态响应速度快出，可模拟电网的电压扰动、频率扰动及三相不平衡;应用于新能源行业如储能逆变器、光伏逆变器、充电桩等产品并网性能测试（回馈功能选配）。
产品特点：
◇采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
◇提供嵌入式智能化PC机监控系统

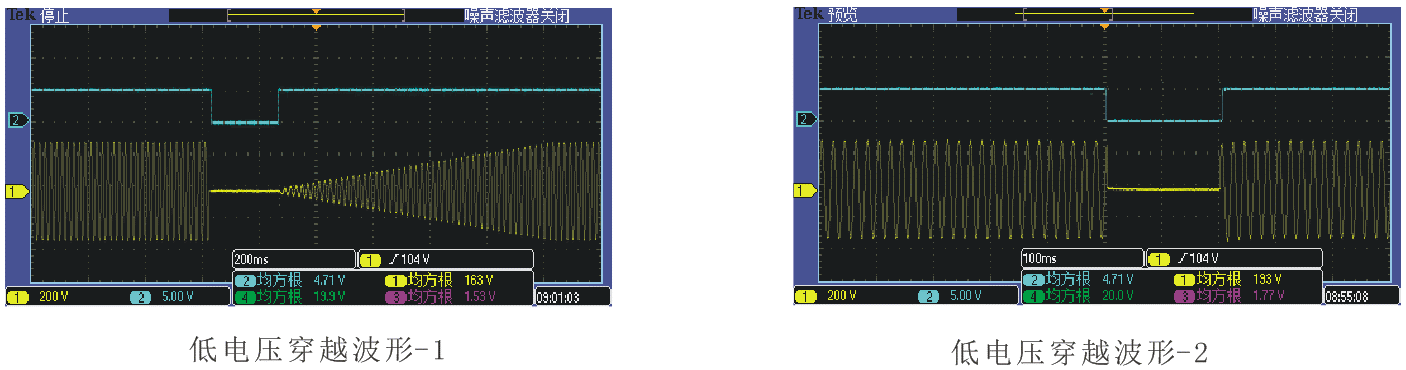

◇输出频率45.000-99.999Hz，具有0.001 Hz/10ms变，可轻易精确做过欠频实验，防孤岛实验；LIST,STEP两大模式，可执行30组不同电压、频率、时间的设定， 并可连续作循环测试。运行时间最短可以设定10ms,可用于模拟电网测试，实现电压、频率渐变，步阶功能，具有主动式PFC，轻易完成低电压和零电压穿越试验；

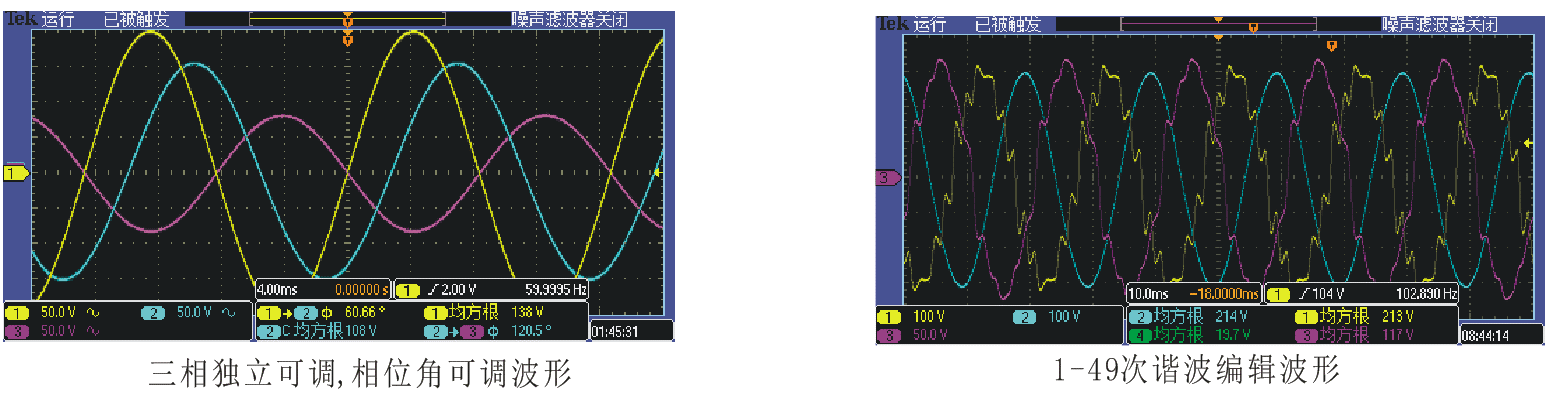

◇三相电压独立可调，每相电压0-320V,三相相位角0-359℃可调；具有可编辑1-49次任意谐波,内置实验室常见谐波;
◇可做过/欠压，过/欠频实验；在可编程面板设定好需要的变化电压或者频率，运行后，电压或者频率的每一次变化都会触发一次电平，在做此实验时，非常的准确方便。

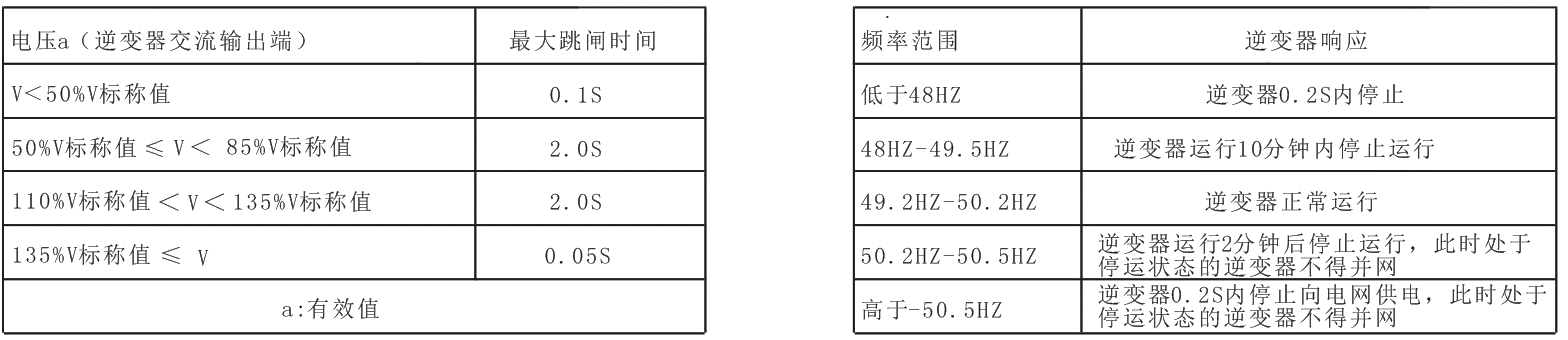

根据CGC/GF004要求，逆变器的工作状态应该满足下表的要求 ：
◇测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
◇提供均方根电压，均方根电流，有功功率，频率，功率因素，峰值电流等读值；
◇对100%除载加载，反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍；
◇外置零电压穿越同步触发信号干接点，方便用户测试；

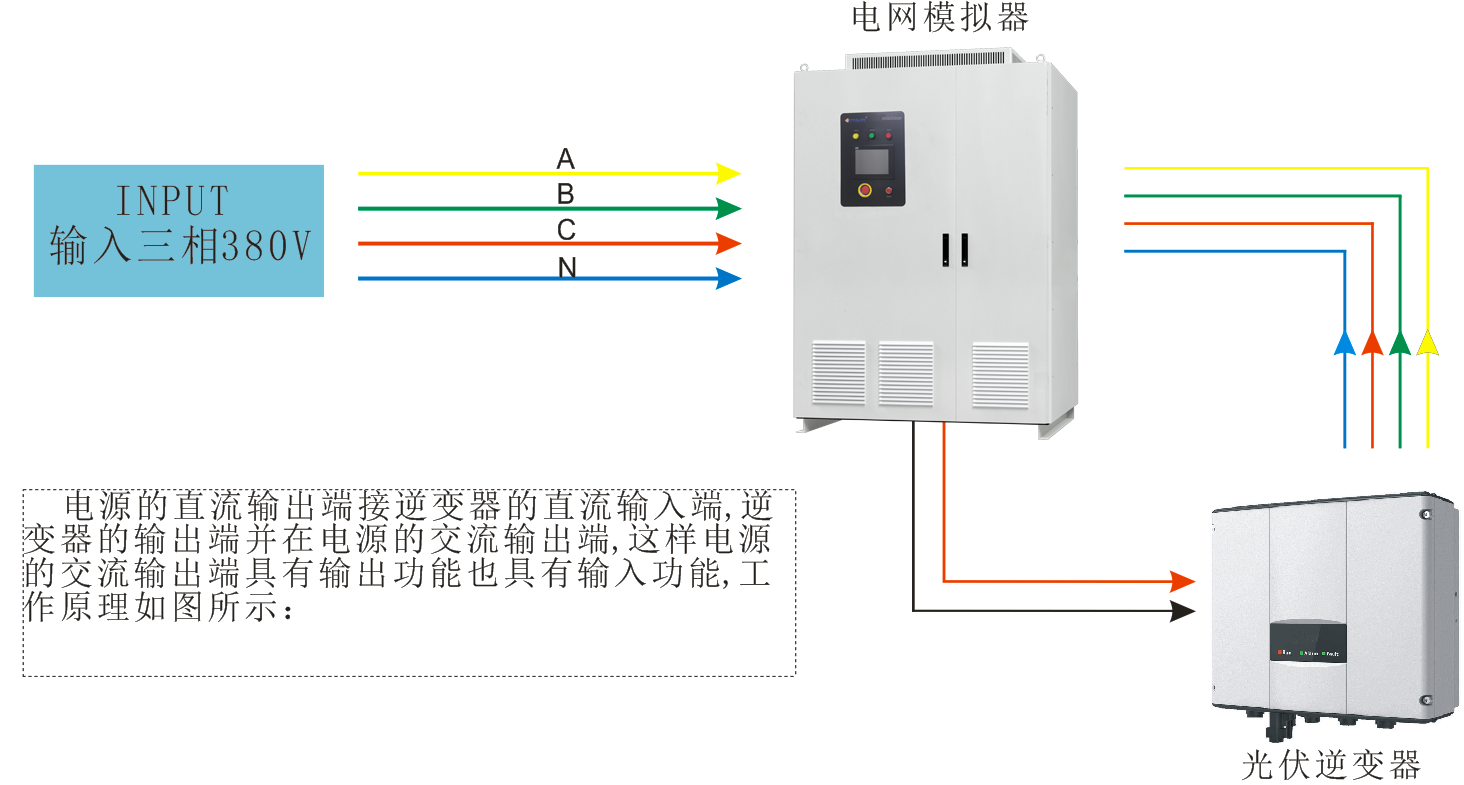

◇具有直流和交流输出两部分，其中直流电压不可调,为固定的300V（单相输入）和500V（三相输入）两种；（选配），可用于光伏逆变器的生产测试（工作示意图如下）；

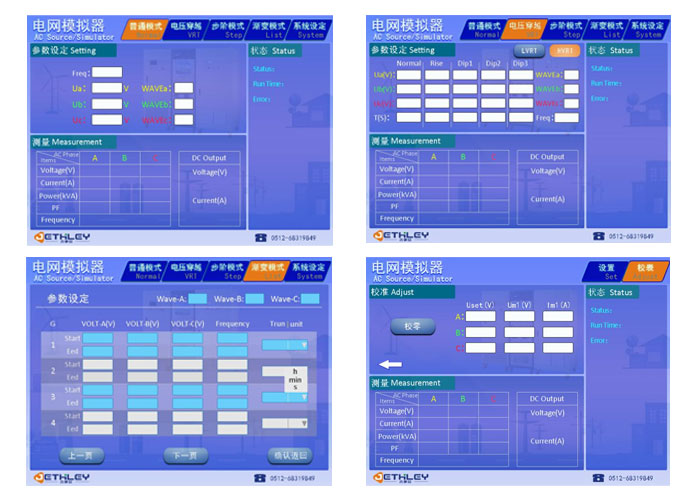

操作界面：

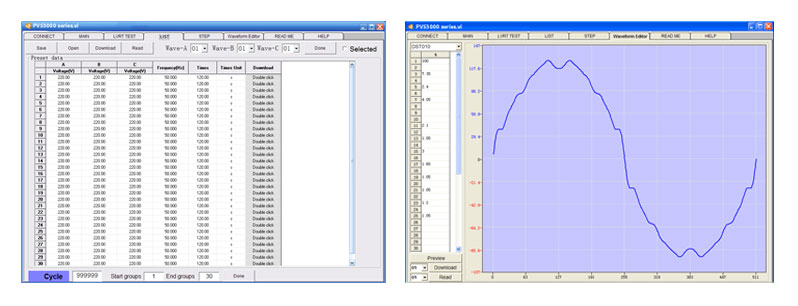

上位机界面
型号Model | KPV-33075S | |
容量Power | 75KVA | |
制作方式Working | SPWM(正弦脉宽调制) | |
输入 INPUT | 相数 Phase | 3φ4W+PE 三相四线+地线 |
电压 Voltage | 380V±15% | |
频率Frequency | 47Hz - 63Hz | |
功率因数 PFC | 0.85-0.99（主动PFC，在满载情况下可达0.99） | |
输出OUTPUT | 相数Phase | 3φ4W+PE 三相四线+地线 |
相电压Phase Voltage | A相：0-320VAC，B相：0-320VAC，C相：0-320VAC，相位：¢ab:0-359°,¢ac:0-359 | |
频率Frequency | 45.000-99.999Hz，0.001Step | |
最大相电Current | 110A | |
波峰因素 CF | 3:1 | |
反应时间 Time | 2mS | |
可承受最大反灌电流 | 100%回馈电网 | |
LCD显示 Display | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF、无功功率Q | |
电源稳压率 Voltage Regulation | 0.1% | |
负载稳压率Load Regulation | 1% | |
频率稳定Frequency Regulation | 0.01% | |
电压解析度Voltage Resolution | 0.1V | |
频率解析度Frequency Resolution | 0.001Hz | |
波形失真度T.H.D | 1%(纯阻性负载) | |
电流解析度Current Resolution | 0.1A | |
测量 精确度 | 电压Voltage | 0.3%FS+5dgt |
电流Current | 0.3%FS+5dgt | |
功率Watte | 0.5%FS+5dgt | |
频率Frequency | 0.01%FS+5dgt | |
设定 精确度 | 电压Voltage | 0.3% |
频率Current | 0.01% | |
可编程组 数 | 步阶LIST | 共30组，每组可运行电压、运行频率、步阶时间；最小时间设定10mS；循环次数999999 |
渐变STEP | 共30组，每组可运行起始电压、终止电压，线性变化时间；最小时间设定10mS；循环次数999999 | |
存储组数Memory | 共9组，每组可记忆电压、频率值，可方便调用 | |
谐波编辑 Harmonics Editor | 可编辑任意谐波2-49次 | |
通讯接口Interface | RS232C 【IEEE488. 2(GPIB)可选】 | |
限流设定I-LIM Set | O-Max Current（超过电流设定值电源保护，停止输出） | |
限压设定V-LIM Set | O-Max Voltage（超过电压设定值电源保护，停止输出） | |
其它 | ||
保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | |
冷却方式 Cooling | 风扇强制冷却 | |
运行环境Environment | 0-45℃ 10-90%RH | |
重量Weight(Kg) | 800 | |
体积W×H×D(mm) | 1200×1880×1050 | |
